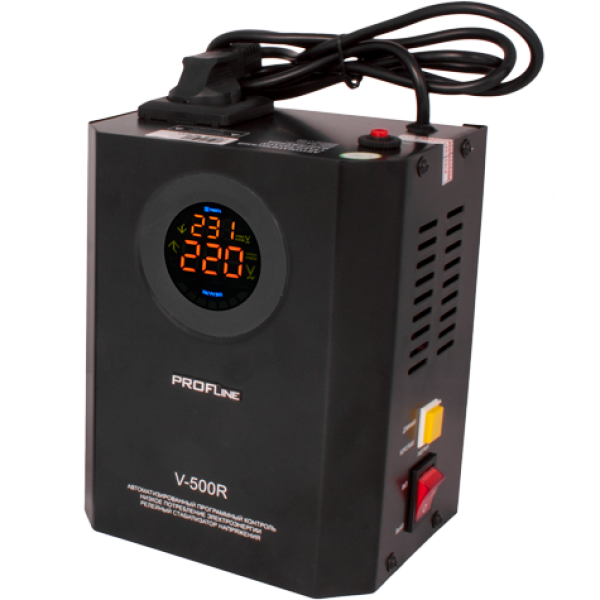

НАСТЕННЫЙ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ РЕЛЕЙНОГО ТИПА (черный)



Стабилизаторы — защита Вашего газового котла



 Если электричество в ваш дом поставляется с перебоями — Вам не обойтись без устройства стабилизации напряжения.



Основная задача стабилизатора напряжения – постоянное поддержание напряжения в сети питания. Хотя мощность газового котла колеблется в пределах 100 Bт — мощность стабилизатора должна составлять как минимум 400 Ва . Это связано с тем, что пусковые токи, как правило, в 3 раза превышают заявленную мощность газового котла.



Симисторные и тиристорные стабилизаторы



Регулировка напряжения в стабилизаторе данного типа организована методом переключения добавочных обмоток специального трансформатора. Переключение реализовано специальными электронными ключами симисторами (тиристорами). Такие стабилизаторы напряжения отличаются хорошей функциональностью и высокой надежностью, исключая сбои в работе газового котла в момент его пуска или при возникновении перегрузок в сети. Такие стабилизаторы, как и стабилизаторы с широтно-импульсной модуляцией, имеют высокую стоимость, и цена при этом может существенно отличаться в зависимости от класса точности самого стабилизатора.



Стабилизаторы двойного преобразования



Стабилизаторы двойного преобразования, как правило, применяются для защиты сверхчувствительного оборудования. Данный тип стабилизаторов имеет малую погрешность на выходе, обладают полным подавлением помех электросети и широким диапазоном напряжения на выходе, однако и цена на такие стабилизаторы напряжения достаточно высока.



Стабилизаторы релейного типа



Стабилизаторы релейного типа – это одни из самых надежных стабилизаторов напряжения. Работа таких стабилизаторов основана на коммутации обмотки трансформатора через силовые реле. Выходное напряжение в таком приборе изменяется ступенчато и от количества ступеней (количества реле) будет зависеть его точность. Так в стабилизаторах напряжения PROFLine используется 4-ре таких реле, обеспечивая при этом точность ± 8%. При работе стабилизаторы релейного типа не вносят во внешнюю сеть искажений и надежно функционируют при любых изменениях нагрузки. Как уже упоминалось выше, точность таких стабилизаторов зависит от количества ступеней и ключей, т.е. чем больше ступеней, тем выше точность стабилизации. Это наиболее популярные стабилизаторы для защиты газового котла. Выпускаются такие стабилизаторы, в настенном и в напольном (полочном) исполнении. Оснащаются электронным дисплеем с отображением входного и выходного напряжения. Помимо надежности, высокой скорости срабатывания и широким диапазоном напряжения на входе, стабилизаторы напряжения релейного типа обладают сравнительно невысокой стоимостью.



Сервоприводные (сервомоторные) стабилизаторы



Принцип работы таких стабилизаторов основан на перемещении угольной щетки по всем обмоткам трансформатора. Коррекция выходного напряжения осуществляется автоматически при помощи электродвигателя, при этом обеспечивается плавность работы, синусоидальный сигнал на выходе не искажается. К сожалению, основным и самым важным недостатком механических стабилизаторов напряжения является их низкая скорость срабатывания и шум при работе. Кроме того, наличие трущихся деталей значительно понижает долговечность прибора. Такие стабилизаторы напряжения, как правило, устанавливаются в тех местах, где напряжение в течение суток меняется эпизодически и носят явно выраженный односторонний характер. Данный принцип стабилизатора не может обеспечить необходимую скорость сработки в связи с чем не может применяться для защиты газовых котлов.
